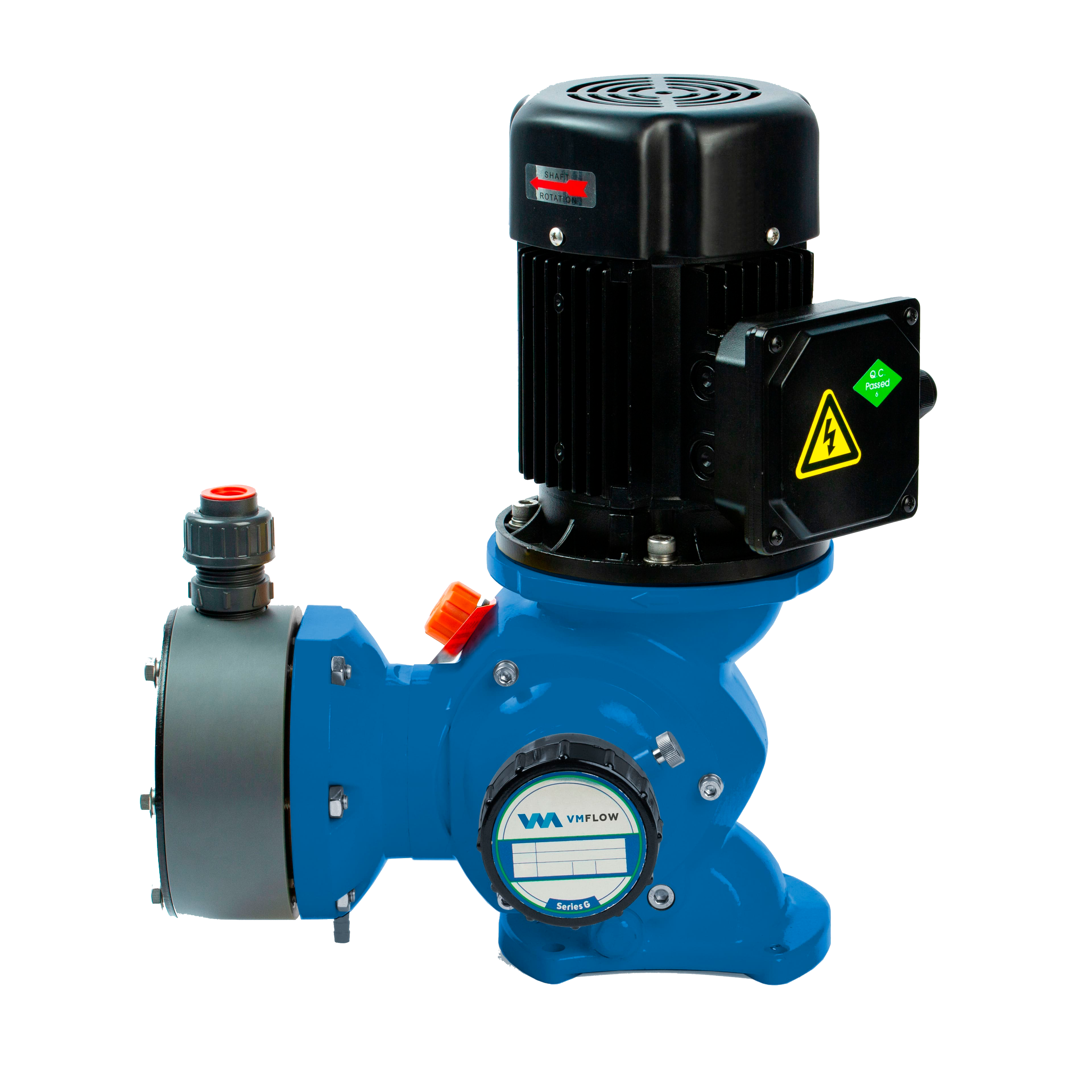

VMFLOW серии GMS (GBS) - это механический мембранный насос, предназначенный для перекачивания различных сред. Он может применяться для процессов водоочистки, ультрафильтрации, перекачки промышленных жидкостей, сточных вод, морской воды и т. д.
Голова насоса может быть выполнена из PVC, PVDF, SS316 и других материалов. В насосе установлен самоочищающийся обратный клапан.
Привод насоса имеет простую и надежную конструкцию, подходящую для суровых условий работы. В опорах установлены подшипники скольжения, обеспечивающие плавную, бесперебойную и бесшумную работу.
| Основные технические характеристики | |
| Максимальная производительность | 58 л/ч |
| Максимальное противодавление | 10 бар |
| Погрешность | ±1 % |
| Максимальная высота самовсасывания | 1,5 м |
| Максимальная температура окружающей среды | +40 ºС |
| Максимальное давление на входе | 1 бар |
Материалы
|
GMS0002 - GMS0500 |
||||||||
| Проточная часть | Обратный клапан | Седло клапана | Шарик клапана | Мембрана | Уплотнительные кольца | Присоединения | ||
| PVC | PVC | PVDF | Цирконий | PTFE | FPM/EPDM/Фторопласт | PVC | ||
| PVDF | PVDF | PVDF | Цирконий | PTFE | FPM/EPDM/Фторопласт | PVDF | ||
| SS316 | SS316 | SS316 | SS316 | PTFE | FPM/4F/EPDM/Фторопласт | SS316 | ||
|
GBS0080 - GBS1200 |
||||||||
| Проточная часть | Обратный клапан | Седло клапана | Шарик клапана | Мембрана | Уплотнительные кольца | Присоединения | ||
| PVC | PVC | PVDF | Цирконий | PTFE | FPM/EPDM/Фторопласт | PVC | ||
| PVDF | PVDF | PVDF | Цирконий | PTFE | FPM/EPDM/Фторопласт | PVDF | ||
| SS316 | SS316 | SS316 | SS316 | PTFE | FPM/4F/EPDM/Фторопласт | SS316 | ||
|
GBS1500 - GBS2000 |
||||||||
| Проточная часть | Обратный клапан | Крышка клапана | Седло клапана | Плита клапана | Пружина | Мембрана | Уплотнительные кольца | Присоединения |
| PVC | PVC | PVC | PVDF | PVC | HastelloyC-276 | PTFE | FPM/EPDM | PVC |
| PVDF | PVDF | PVDF | PVDF | PVDF | HastelloyC-276 | PTFE | FPM/EPDM | PVDF |
| SS316 | SS316 | SS316 | SS316 | SS316 | HastelloyC-276 | PTFE | 4F | SS316 |
Производительность
| Модель | Макс. производительность (л/ч) | Макс. давление | Мощность электродвигателя (кВт) |
| GMS0002 | 2,25 | 12 |
0,25 для трехфазного (постоянная скорость) 0,37 для однофазного (частотное регулирование) |
| GMS0005 | 4,5 | ||
| GMS0010 | 9 | ||
| GMS0025 | 25 | ||
| GMS0050 | 50 | 10 | |
| GMS0090 | 85 | 7 | |
| GMS0120 | 115 | ||
| GMS0170 | 170 | ||
| GMS0240 | 235 | ||
| GMS0330 | 315 | 5 | |
| GMS0400 | 400 | 0,37 | |
| GMS0500 | 500 | ||
| GBS0080 | 82 | 10 |
0,55 для трехфазного (постоянная скорость) 0,75 для однофазного (частотное регулирование) |
| GBS0180 | 167 | ||
| GBS0250 | 237 | ||
| GBS0350 | 334 | ||
| GBS0450 | 416 | ||
| GBS0500 | 464 | 7 | |
| GBS0600 | 583 | ||
| GBS0700 | 656 | 3,5 | |
| GBS1000 | 946 | ||
| GBS1200 | 1200 | 0,75 | |
| GBS1500 | 1500 | 3 | |
| GBS1800 | 1800 | ||
| GBS2000 | 2040 |
Присоединения
| Описание | GMS0002-0050 | GMS0090-0500 | GBS0080-0450 | GBS0500-1200 | GBS1500-2000 | ||||||||||
| PVC | PVDF | SS316 | PVC | PVDF | SS316 | PVC | PVDF | SS316 | PVC | PVDF | SS316 | PVC | PVDF | SS316 | |
| NPT резьба | 1/2"F | 1/2"F | 1/2"F | 1/2"F | 1/2"F | 1/2"F | 1/2"F | 1/2"F | 1/2"F | 1"F | 1"F | 1"M | 1-1/2"F | 1-1/2"F | 1-1/2"M |
| Жесткая трубка | DN15 | ------ | ------ | DN15 | ------ | ------ | DN15 | ------ | ------ | DN25 | ------ | ------ | DN40 | ------ | ------ |
| Гибкая трубка | 6x12 | 6,35x9,52 | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ |
| Трубка для высоковязких сред | 12x18 | ------ | ------ | 20x28 | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ | ------ |
